Installationskanäle
Unser kostenorientiertes System mit der bewährten Montagefreundlichkeit bietet Ihnen die Möglichkeit, FTTH- sowie Stark- und Schwachstromkabel optimal im Inhouse-Bereich zu verlegen.
Modellaufbau HAK-o 05, Swisscom-Empfehlung

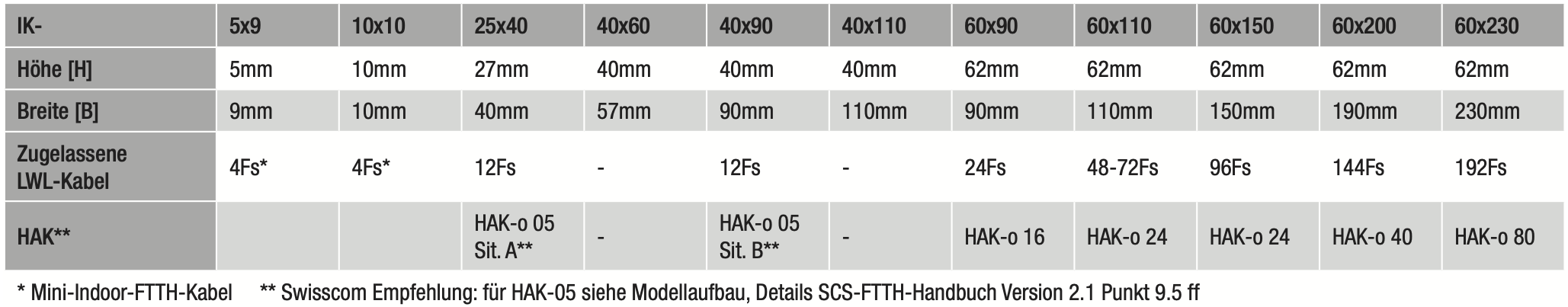

| FTTH Kanal | 5 x 9 | 10 x 10 | 25 x 40 | 40 x 60 | 40 x 90 | 60 x 90 | 60 x 110 | 60 x 150 | 60 x 200 | 60 x 230 | ||||||||
| Höhe in mm | 5 | 10 | 27 | 40 | 40 | 60 | 62 | 62 | 62 | 62 | ||||||||
| Breite in mm | 9 | 10 | 40 | 57 | 90 | 90 | 110 | 150 | 190 | 230 | ||||||||
| Zugelassene LWL Kabel | 4Fs* | 4Fs* | 12Fs | - | 12Fs | 24Fs | 48-72Fs | 96Fs | 144Fs | 192Fs | ||||||||
| BEP** | - | - | HAK-o 05 Sit. A** | HAK-o 05 Sit. B** | HAK-o 16 | HAK-o 24 | HAK-o 24 | HAK-o 40 | HAK-o 80 | |||||||||
| * Mini Indoor FTTH Kabel ** Swisscom Empfehlung: für HAK-05 WHERE oxcategories.asigncategoryerpid = siehe Skizze (Register «Aufbau») | ||||||||||||||||||
Mehrwert
- Geeignet zur nachträglichen Montage
- Grosszügiges Platzangebot für Kabel
- Laschensystem verbindet Kanal und Formteil sicher miteinander

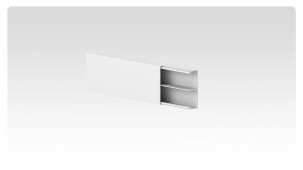

Installationskanal
- Geeignet zur nachträglichen Montage in Büro, Wohnraum, Werkstatt, Lager, Schule und Verkaufsraum
- Komplett übergreifender Deckel verschliesst den Kanal sicher
- Grosszügiges Platzangebot für Kabel
- Ab Grösse 40 sind zusätzlich pro Kanal vier Kabelhalterklammern dabei, welche dem Kanal Halt bei der Deckenmontage geben
- Einfaches Ablängen mithilfe einer Säge
- Kaum Verfärbungen
- Trennwand im Inneren möglich
- Material: Kunststoff
Flachwinkel
- Formteil, welches 90° Richtungsänderungen erlaubt
- Laschensystem verbindet Kanal und Formteil sicher miteinander
- Verdeckt Sägekanten
- Material: Kunststoff
Auszug Katalog
