Neuer FACT Frame

Neue Variante und Zubehör erweitern ODF Portfolio

Ende 2020 hat CommScope eine neue Variante des FACT Frame und neues Zubehör für das ODF Portfolio vorgestellt. Diese Artikel ergänzen die bestehende Produktpalette. Sie erhöhen die Flexibilität und erweitern den Anwendungsbereich. Mit der Einführung eines 1.80m FACT Frames soll der Einsatzbereich des ODF´s vergrössert werden. Zudem gibt es eine Adaption, die eine Verbindung auf bestehende GR3 Racks ermöglicht.

FACT-FRAME 1800mm
CommScope erweitert das ODF-Angebot mit der Einführung des FACT-Frames 1.8. Die 1.80m hohe Ausführung ist speziell für den Einsatz in Technikräumen ausgelegt, in denen die Decken niedrig sind. Das kleinere Modell verfügt über alle Funktionen wie die 2.20m hohe Variante. Auf der gleichen Grundfläche wie bei der 2.20m Version können bei der 1.80m Version 44 FACT Elemente verbaut werden. Das Rack verfügt über 6 Umlenkspindeln, sodass Patchkabel biegeradienoptimiert geführt werden können. Das Rack hat eine Kapazität von maximal 2112 LC Ports bzw. 1056 SC Ports. Die Bodenwanne wurde an die neue Kapazität angepasst, um den verfügbaren Platz optimal zu nutzen und die Zugänglichkeit zu verbessern, sowie die Anzahl der FACT Elemente zu maximieren.

Die empfohlene Patchkabellänge von 4.40m ist optimal auf die kleinere Bauform abgestimmt.

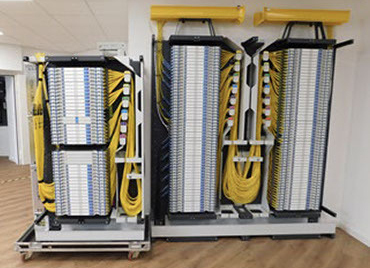

Varianten

FACT Frame 1.80m
  • Maximal 44 FACT Elemente 1056 SC / 2112 LC
  • 6x Umlenkspindeln 5x für je 8 Elemente 1x für je 4 Elemente
  • Patchkabellänge 4.4m
  • 5 Kabelabfangungen
FACT Frame 2.20m
  • Maximal 56 FACT Elemente 1344 SC / 2688 LC
  • 7x Umlenkspindeln 7x für je 8 Elemente
  • Patchkabellänge 5m
  • 6 Kabelabfangungen

Der FACT Frame in der 1.80m Ausführung ist ausschliesslich als Cross Connect Variante erhältlich. Wie auch bei der 2.20m Version gibt es eine rechte und eine linke Ausführung. Der Frame kann einzeln, in Reihe oder Rücken an Rücken gestellt werden.

Mit der Einführung des neuen 1.80m Racks gibt es auch eine neue Variante des Überlängengestells. Das Gestell hat 9 Umlenkrollen um die Überlänge, die beim Patchen zwischen zwei Racks entsteht, biegeradienoptimiert ablegen zu können.

FACT Frame 1.80m
  • Überlängenablage
  • 9x Umlenkspindeln
FACT Frame 2.20m
  • Überlängenablage
  • 11x Umlenkspindeln


Abgerundet wird der 1.80m FACT Frame mit Türen und Seitenwänden, die in der Höhe entsprechend angepasst sind.

Für die Führung von Kabeln innerhalb der Standorte wird das Kabelführungssystem FiberGuide® empfohlen. Damit ist jederzeit gewährleistet, dass die Kabel biegeradienoptimiert und geschützt geführt werden, für optimale Übertragung. Eine Vielzahl von Zubehörteilen ermöglicht eine einfache Installation innerhalb des Standortes. Der FiberGuide® kann mittels spezieller Klammern direkt am FACT FRAME befestigt werden.

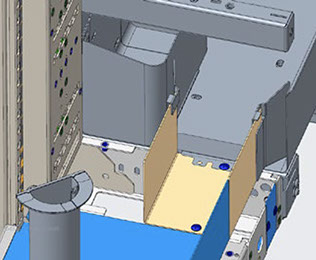

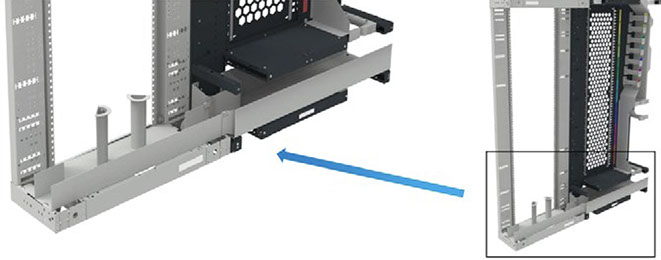

FACT / FIST GR3 Verbindungs-Kit
CommScope bietet seinen Kunden schon seit vielen Jahren ODF Lösungen. Die ODF´s haben sich im Laufe der Jahre immer wieder verändert. Sie sind optimiert worden, haben höhere Kapazitäten, verbesserte Möglichkeiten der Überlängenablage und Kabelabfangung. Mit dem Ziel die besten und innovativsten Hauptverteiler-Standorte oder Datacenter zu bauen wurden die ODF's kontinuierlich weiterentwickelt.

Diese Weiterentwicklung der Verteilergestelle führte dazu, dass Kunden die das FIST oder FACT System einsetzen, aus 2 Gestellvarianten wählen können Dem GR3 und dem FACT Frame. Kunden, die bisher das GR3 Gestell eingesetzt haben und nun mit dem FACT Frame weiterbauen möchten, können dies mit dem Verbindungs-Kit nahtlos tun. Das Kit ermöglicht es, den Bodenkanal ohne Einschränkungen zwischen den beiden Gestellen zu nutzen. So können die Patchkabel optimal zwischen beiden Systemen geführt werden.

FACT ODF-Plattform

Der FACT ODF (Optical Distribution Frame) ist ein Glasfasermanagementsystem, welches es ermöglicht Fasern sicher abzulegen. Die Ablage für die Faser bzw. Stecker ist leicht zugänglich und systematisch angeordnet. Der modulare Aufbau ermöglicht es, das System bedarfsgerecht aufzubauen. Die Anordnung der Kupplungen sind so ausgeführt, dass bei Montage- (Patch) Arbeiten auf zusätzliche Laserschutzeinrichtungen verzichtet werden kann. Ein direkter Augenkontakt mit Steckerendflächen ist nicht möglich.

Nach der Einführung des Systems im Jahr 2016 präsentierte CommScope 2019, mit dem FACT Frame, ein Rack, welches speziell auf FACT Elemente ausgerichtet ist. Neu entwickelte Kabelabfangungen ermöglichen es, das System flexibel und mit einer hohen Packungsdichte einzusetzen.

Statten Sie unserer Website doch einmal einen Besuch ab, um mehr über die Plattform FACT ODF zu erfahren. Für Fragen und Informationen können Sie sich auch einfach an einen unserer Mitarbeiter vor Ort wenden.
